三相三线电源滤波器和三相四线的区别及主要作用是什么

栏目:技术知识 发布时间:2019-04-24
三相三线就是ABC相三根火线。
三相四线就是在三相三线的基础上增加一根零线,变成四根线。
电源滤波器电路里面电容是为了滤除高频杂波,线圈是稳定电流,保证干净的电压和稳定的功率。使设备能够满足电磁兼容标准中对传导发射和传导敏感度的要求。

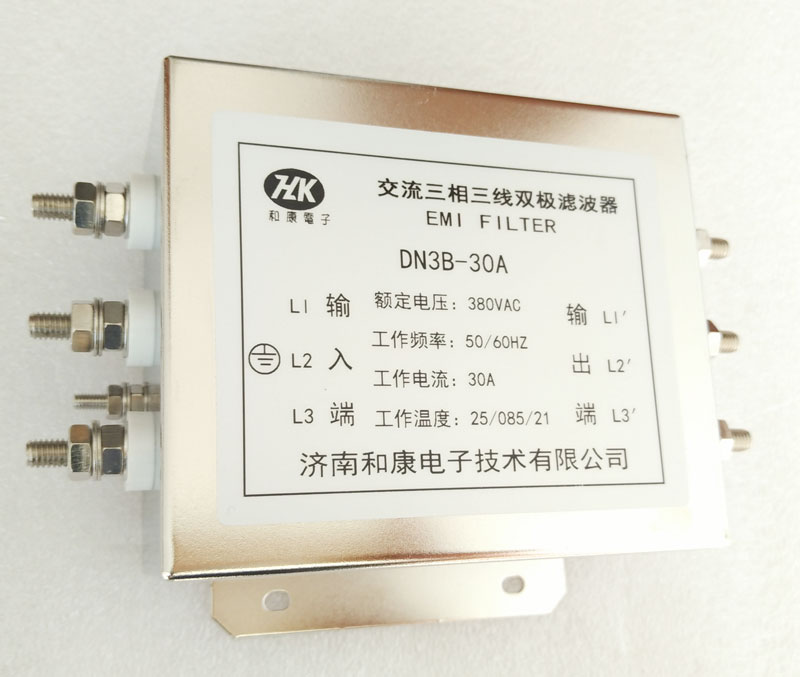

三相三线电源滤波器和三相四线制式的区别是什么:

三相三线就是ABC相三根火线。
三相四线就是在三相三线的基础上增加一根零线,变成四根线。

三相电源滤波器的电路结构及滤波原理

电源滤波器是由电容、电感和电阻组成的滤波电路,又名LC滤波器,也成为:EMI电源滤波器,是一种无源双向网络,它的一端是电源,另一端是负载。电源滤波器的原理就是一种——阻抗适配网络:电源滤波器输入、输出侧与电源和负载侧的阻抗适配越大,对电磁干扰的衰减就越有效。滤波器可以对电源线中特定频率的频点或该频点以外的频率进行有效滤除,得到一个特定频率的电源信号,或消除一个特定频率后的电源信号。

三相电源滤波器起什么作用:

滤波器电路里面电容是为了滤除高频杂波,线圈是稳定电流,获得干净的电压和稳定的功率。

一些精密设备工作时对电源的频率有严格要求的,我国市电的频率标准为50Hz,但电网在进行电能的传输变换时,或多或少的会有一些高次谐波,这些谐波是由网内一些非线性元件引起的,为了保证设备的正常工作,加装电源滤波器,将大大降低电源中的高频电磁干扰,对周边设备和信号传输的干扰降到允许的范围内,营造良好的电磁兼容环境。

电源线滤波器的作用是使设备能够满足电磁兼容标准中对传导发射和传导敏感度的要求,电源线滤波器对抑制设备产生较强的辐射干扰方面也很重要。严格地说,电源线滤波器的作用是减少设备本身产生的电磁干扰进入电源线,同时减少电源线上的干扰进入设备。电源线滤波器是一种低通滤波器,它允许直流或50Hz的工作电流通过,而不允许频率较高的电磁干扰电流通过。

那些用电设备能够产生较强的电磁干扰:

含有脉冲电路(微处理器)的设备、开关电源、使用可控硅的设备、变频调速器、交直流马达。敏感电路(易受到干扰的设备)如:使用微处理器的设备、小信号模拟电路等。
